選型參數表
進氣溫度 ： "常溫≤45℃" 進氣壓力 0.4-1.0MPa
制冷劑： R22 壓力露點 2-10℃
冷卻方式 ： 風冷 環境溫度 ≤38℃
| 常溫風冷型冷凍式干燥機 | |||||||
|---|---|---|---|---|---|---|---|
| 型號 | 處理量 (m3/min) | 電壓(v) | 空氣接管口徑(kw) | 壓縮機功率(kw) | 長(mm) | 長(mm) | 長(mm) |
| TYAD-1.0F | 1 | 220 | 1'' | 0.51 | 600 | 440 | 600 |
| TYAD-2.0F | 2 | 220 | 1'' | 0.59 | 650 | 440 | 600 |
| TYAD-3.0F | 3 | 220 | 1.5'' | 0.75 | 800 | 450 | 700 |
| TYAD-6.0F | 6 | 220 | 1.5'' | 1.1 | 900 | 550 | 900 |
| TYAD-8.0F | 8 | 220 | 2'' | 1.48 | 1100 | 550 | 1100 |
| TYAD-10F | 10 | 380 | DN65 | 2.2 | 1300 | 700 | 1250 |
| TYAD-12F | 12 | 380 | DN65 | 2.2 | 1300 | 700 | 1250 |
| TYAD-15F | 15 | 380 | DN65 | 3 | 1300 | 700 | 1300 |
| TYAD-20F | 20 | 380 | DN80 | 3.7 | 1500 | 750 | 1500 |
| TYAD-25F | 25 | 380 | DN80 | 3.7 | 1500 | 800 | 1500 |
| TYAD-30F | 30 | 380 | DN80 | 5.1 | 1700 | 850 | 1550 |
| TYAD-4F | 40 | 380 | DN100 | 7.5 | 1800 | 900 | 1550 |
| TYAD-50F | 50 | 380 | DN100 | 8.9 | 1950 | 900 | 1600 |
| TYAD-60F | 60 | 380 | DN125 | 11 | 2200 | 960 | 1700 |
| TYAD-80F | 80 | 380 | DN125 | 15 | 2600 | 1100 | 1750 |
| 以下型號需定制↓ | 以下處理量需定制↓ | --- | --- | --- | --- | --- | --- |
注：上(shang)述參數壓力(li)為0.7MPa，出來量為1m3/min到80m3/min
1、如(ru)工作壓力小(xiao)于(yu)0.4MPa或大于(yu)1.0MPa；
2、如空氣(qi)處理量小于1.080m3/min或大于80m3/min的(de)產品技術資料(liao)請(qing)向勁(jing)信電氣(qi)公司咨詢索取
◇設備在50℃的環境溫度下正常運行；
◇利用自然空氣作制冷系統的冷卻介質，無需供水系統等設施，節約成本，經濟方便
◇換熱水器采用逆流設計，熱換效率高，體積小
◇制冷壓縮機采用松下、白富馬、谷倫、比澤爾，臺灣漢中等品牌的全封閉式或半封閉式，運行穩定、噪音低、性能可靠、壽命長
◇制冷控制原件均采用世界優先的丹麥丹弗斯（SANFOSS）制冷原件
◇可定制微電腦遠程控制操作
根據DINISO7183，常溫型冷凍式干燥機設計基于以下各參數情況下，工作壓力為0.7MPa，環境溫度38℃
對于不同的工作壓力和溫度，常溫型需要參考以下修正系數（高溫型進氣溫度按45℃）
| 壓縮空氣進氣溫度、進氣壓力修正系數( C1 ) | |||||||
|---|---|---|---|---|---|---|---|
| 進氣溫度( ℃ ) | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 |
| 30 | 0.88 | 1.05 | 1.23 | 1.4 | 1.46 | 1.5 | 1.54 |
| 35 | 0.77 | 0.92 | 1.08 | 1.23 | 1.28 | 1.32 | 1.35 |
| 40 | 0.69 | 0.83 | 0.97 | 1.1 | 1.14 | 1.18 | 1.21 |
| 45 | 0.63 | 0.75 | 0.88 | 1 | 1.04 | 1.07 | 1.1 |
| 環境溫度修正系數( 只用于冷風型 ) ( C2 ) | |||||||
| 進氣溫度( ℃ ) | 20 | 25 | 30 | 38 | 40 | 45 | 50 |
| 修正參數 | 1.16 | 1.12 | 1.08 | 1 | 0.98 | 0.8 | 0.52 |
| 壓力露點修正系數 ( C3 ) | |||||||
| 露點溫度( ℃ ) | 3 | 5 | 7 | 10 | |||
| 修正系數 | 0.66 | 0.78 | 0.91 | 1 | |||
一、萊孚冷凍式壓縮空氣干燥機（冷干機）用于處理由于大氣中游離的水分油污及其固體懸浮物，經空壓設備壓縮后產生低質量的壓縮空氣的專用設備。TYAD、TYCD型冷凍式干燥機主要用中小型空壓站的氣源凈化，根據使用工藝的要求，合理選配冷干機過濾器、冷干機冷卻器、壓縮氣體氣液分離器、精密過濾器等輔助單元。

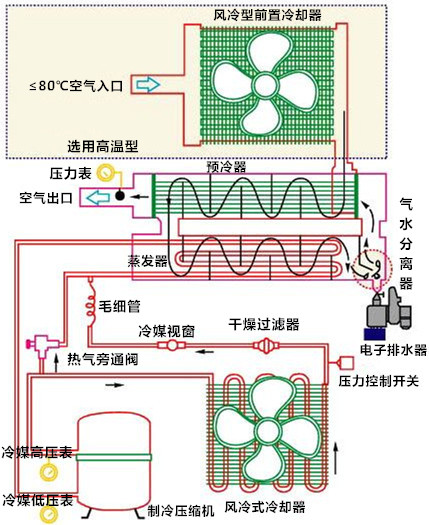

二、工作原理
壓縮空氣中水蒸氣的量是由壓縮空氣的溫度決定的：在保持壓縮空氣壓力基本不變的情況下，降低壓縮空氣的溫度可減少壓縮空氣中的水蒸氣含量，而多余的水蒸氣會凝結為液體。冷凍式干燥機就是根據水的飽和蒸氣壓力和溫度之間的對應關系，利用制冷裝置使壓縮空氣冷卻到一定的露點溫度，析出所含的水份，通過汽水分離器與電動排水器將水排出，從而使壓縮空氣得到干燥。
